    贵阳衡器的数传秤出现E8故障如何处理

    来源:http://www.ghczxt.com/news/59.html   发布时间:2016-04-19

      贵阳衡器的数传秤出现E8故障如何处理呢?下面我们来举个例子向大家介绍一下。

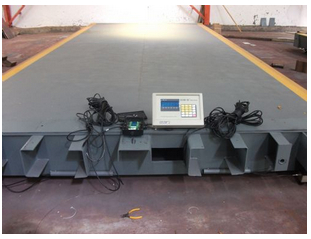

      一台100t数传汽车衡出现E8故障, 所有8只22.5t的CMOS数传编号都在 E8后面出现,对于这类E8故障,可能的情况是:

      a.8530仪表损坏;

      b.总信号电缆损伤或线未接好; c.接线板故障;

      d.有个别数传或数传电缆损坏影响整个系统(因为所有数传的电源和信号线终都 是并接在一起的);

      e.所有数传的地址都丢失了(变成了随机的未知的值); f.传感器全部损坏(到目前为止尚未出现这种情况)。

      具体处理办法如下:

      一是步,首先拔下8530仪表后盖上的J1口插头,用数字万用表20VDC档在J1口 插座上测量工作电源电压(Va=Vb=Vc=+14V,J1-5.8.9对J1-2)和信号线电压( V2=V3= +2.4V,J1-1/J1-4对J1-2,在接上所有数传后信号线电压可能只有零点几伏), 若有异 常(如电压特别低或干脆等于零),则8530仪表坏,必须先 排除仪表故障后再进入以下 步骤(必要时可更换仪表PCB板试试)。

      第二步,用万用表的2兆欧档测量J1口插头上J1-1.2.4.5.8.9各针之间不应有短 路现象,同样屏蔽线与以上各针之间也不应有短路情况,否则应先查明原因再进入下面 的步骤。接上J1口插头,若故障如前,则在接线盒内的板上 测量总线端 Va/Vb/Vc及 V2/V3是否正常?如果异常,应脱下所有数传的接线再测量,仍不正常则检查总电缆和接 线板上各线有否断线或线间短路。

      第三步,在接线盒总线端Va/Vb/Vc及V2/V3都正常的情况下,测量每只数传接线端 的Va(或Vb/Vc)和V2/V3是否正常?若有异常,则检查接线板上有否断线或虚焊现象?  (总之,接线板上所有同名端应通,而所有异名端应断,可采用万用表的查线档(短路时 会发声)检查。

      第四步,在接线板上接上1只数传(其它数传都断开),观察8530仪表显示,在E8 后面是否有该传感器的编号(编号写在数传外壳上)出现?有,则可利用设定步骤91进行 消址并重新编址处理后再观察,若仍不行则这只数传或电缆可能有问题;反之,则数传 及电缆正常。然后断开该数传,对其它所有数传进行以上处理及观察;

      第五步,如果在第四步中有一只或一只以上数传正常或恢复了正常,则下面就可以 按“局部E8故障”中的方法检查处理完毕,如果全部数传都已恢复正常,则接上所有数 传后就可正常工作了。若没有一只数传能恢复正常,则把所有数传送检。

      后,特别提醒大家需要注意的是: 任何时候插拔数传插头必须在断电后30秒进行!否则会损坏传感器。
